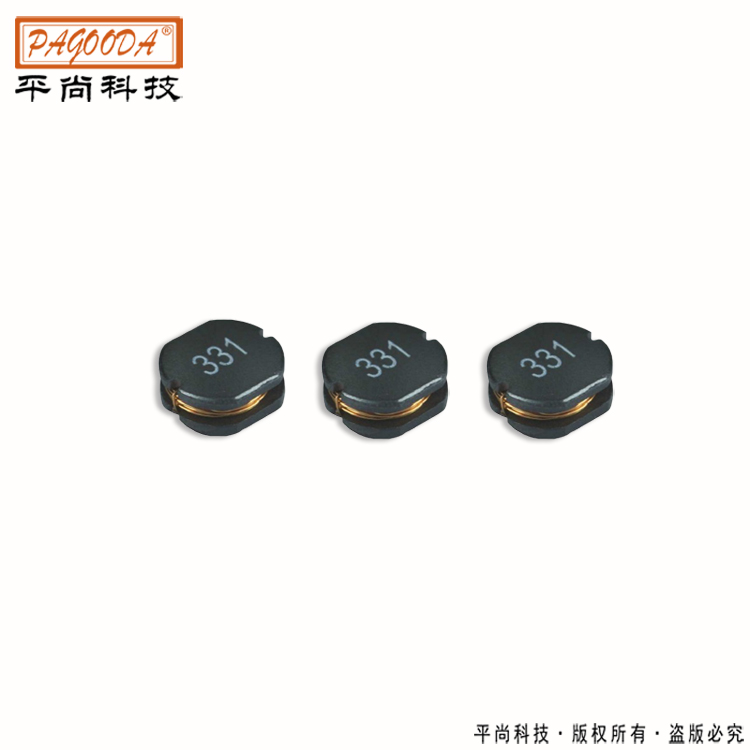

高頻電感-疊層貼片電感

貼片高頻電感參數：
體積0201、0402、0603、0805、1206、2520、3225、4532、5650
功率：1/20W、1/16W、1/10W、1/8W、1/4W、1/3W、1/2W、3/4W、1W
感值：1MH 1.2MH 1.5MH 1.8MH 2.2MH

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

貼片高頻電感參數：

體積：0201、0402、0603、0805、1206、2520、3225、4532、5650

功率：1/20W、1/16W、1/10W、1/8W、1/4W、1/3W、1/2W、3/4W、1W

感值：1MH 1.2MH 1.5MH 1.8MH 2.2MH

誤差：±5%、±10%

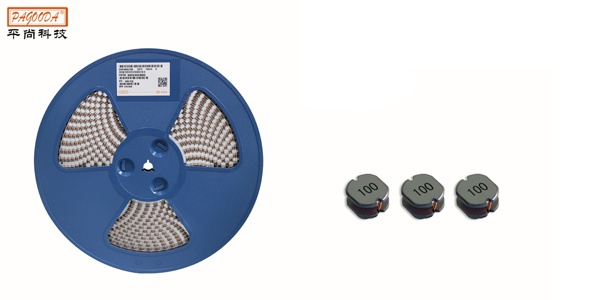

包裝：4000PCS/盤、1206以上3000PCS/盤

電流：小電流和大電流之分單位A（安）

貼片電感3

高頻電感的特點：

繞線結構：是在氧化鋁芯上將銅線繞成螺旋狀。與積層、薄膜方式相比，繞線結構能夠用粗線繞制線圈，具備下列特點。能夠?qū)崿F(xiàn)低直流阻抗，Q值非常高，能夠?qū)?yīng)大電流，利用該特點，可以在Q值要求較高的天線、PA電路中用于耦合及IF回路的共振。

積層結構：是將陶瓷材料及線圈導體層壓成一體的單片結構。與繞線結構相比，能夠?qū)崿F(xiàn)小型化、低成本化。雖然Q值比繞線結構要低，但L值偏差、額定電流、大小、價格等整體的平衡性較好，用途也較為廣泛。適用于移動通信設備的RF電路的耦合、扼流以及共振等各類用途。

薄膜結構：也是采用積層構造，在制作線圈上采用村田獨自的微細加工技術，是一種實現了高精度陶瓷材料的貼片電感器。線圈的制作精度非常高，具有如下特點。即便是0603規格的小型貼片電感，也能夠?qū)崿F(xiàn)高性能的電氣特性，能夠?qū)崿F(xiàn)穩定電感值及細小電感值的階躍響應，高Q、高SRF，因此，該電感符合移動通信設備的小型、輕量化趨勢，適用于需要偏差較小及較高Q值的RF電路的耦合及共振。
