貼片二極管有很多，發光二極管也有很多種，有插件的也有貼片的，發光二極管很多時候都是作為顯示指示作用，因此很多電源指示燈都是采取發光二極管顯示方法，例如我們的產品指示燈、開關插座電源指示等。
1、在直流電源指示燈
這種作為直流供電電路比較簡單，可以直接驅動，只需要加一個限流電阻即可，也可以采取掃描方式。需要注意的是這里的限流電阻R≥（5V－Vf）/IF，Vf為正向壓降，IF為工作電流，在這里R至少應該大于132Ω，這里取1K歐姆，此時電流5mA，限流電阻不能選擇太大，不然會影響亮度。

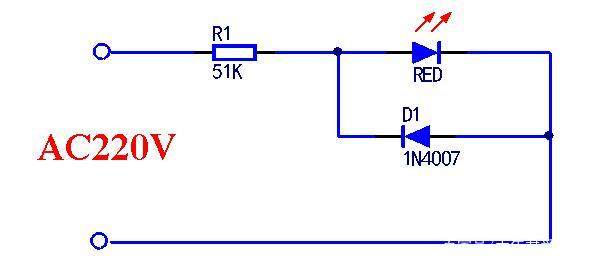

2、交流電源指示燈
采用交流電輸入的話，比較簡單電路就是直接串聯一個限流電阻即可，但是這樣的電路雖然簡單，成本也很低，但是電阻消耗功率很大，因此電阻功率選擇是一個問題，此時限流電阻R≥220V/IF，因?yàn)橹皇亲鳛橹甘咀饔茫娏鞑粫?huì)設置很大，這里R1選擇51K，那么電流大約在4.3mA左右，在R上消耗的功率達到將近1W，可以選擇2W的電阻，D1作用是反向保護發光二極管
如果條件允許可以用阻容降壓電路，這樣在電阻消耗功率沒有那么大，輸出電流I=0.5|I|=34500C，其中C是電容C1的容量，以5mA計算，那么選擇電容大小是0.15uF左右即可，R1為放電電阻。
