溫壓一體傳感器：TDK硅壓阻技術與NTC熱敏電阻的融合創新

溫壓一體傳感器：TDK硅壓阻技術與NTC熱敏電阻的融合創新

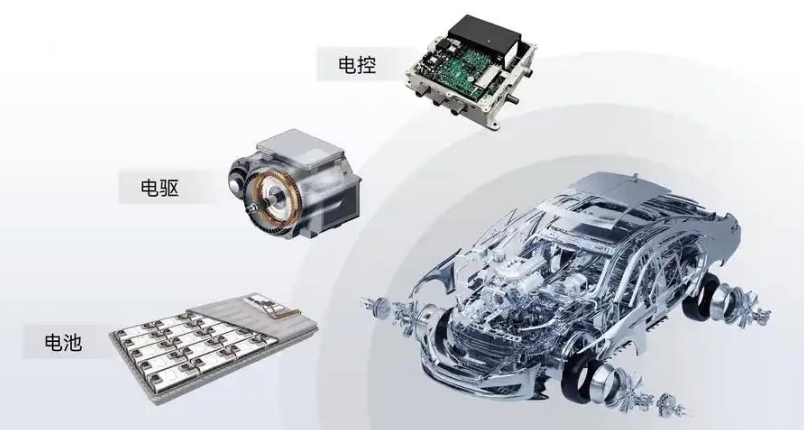

在新能源汽車三電系統中，溫度與壓力的強耦合關系已成為安全監控的核心挑戰。平尚科技的研究表明：當溫度變化100℃時，硅壓阻式壓力傳感器的零點漂移可達滿量程的8%。通過融合TDK硅壓阻芯片與NTC熱敏電阻的創新設計，溫壓一體傳感器將溫度補償實時性提升至微秒級，為電池安全構建多維度感知防線。

分立式傳感的局限與融合價值

熱應力導致的測量失真

• 機械結構熱膨脹：傳感器不銹鋼膜片熱膨脹系數（17ppm/℃）與硅芯片（2.6ppm/℃）失配，引發150με虛假應變

• 壓阻系數溫漂：硅 piezoresistor 溫度系數達-0.3%/℃，導致靈敏度衰減

• 介質特性變化：鋰電解液黏度在-20℃增至常溫的30倍，壓力傳遞延遲達800ms

融合方案核心優勢

• 空間一致性：測溫點與測壓點距離縮至0.6mm（比分立式縮短95%）

• 時間同步性：溫度壓力信號同步采集延遲＜1μs

• 成本集約化：減少50%線束與接插件

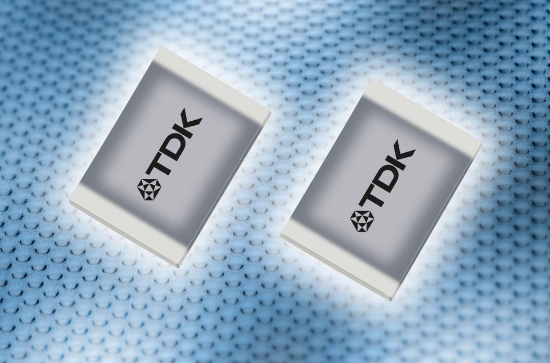

TDK硅壓阻芯片的技術突破

三維微結構設計

• 雙島膜片結構：4μm厚度的SOI硅膜上集成惠斯通電橋，破裂壓力＞10MPa

• 應力集中梁：通過U型微梁將應變放大3.8倍，靈敏度達45mV/V/MPa

• 溫度自感知：芯片內集成鉑電阻（TCR=3850ppm/℃），測溫精度±0.5℃

車規級強化工藝

• 陽極鍵合封裝：硅-玻璃界面氣密性達10??Pa·m3/s

• 納米疏液涂層：氟硅烷自組裝膜接觸角＞120°，防電解液滲透

• 金凸點倒裝焊：焊點高度15μm，抗機械沖擊＞5000G

NTC熱敏電阻的精準補償

梯度溫度場感知

在傳感器探頭頂端部署 微型NTC陣列：

• 四象限布局：4顆0402封裝NTC構建3D溫度梯度模型

• 快響應設計：20μm熱敏層熱時間常數僅80ms

• 寬溫域線性：-40℃~150℃區間B值精度±1%

三級動態補償算法

平尚科技開發 溫壓解耦引擎：

零點漂移補償

$P_{comp}=P_{raw}\times (1+\alpha \Delta T+\beta \Delta T^2)$ // α=-2.5e-4/℃, β=1.8e-6/℃2

靈敏度溫度校正

sensitivity = base_sens * (1 - 0.0032*(T-25));

介質特性補償

依據溫度-黏度數據庫修正壓力響應延遲

平尚科技的融合創新

多層異構集成

• 硅穿孔垂直互聯：在TDK芯片上激光打孔（Φ30μm），實現NTC信號直連

• 低溫共燒陶瓷基板：12層Al?O?基板集成調理電路，熱膨脹系數匹配硅芯片

• 應力隔離結構：有機硅凝膠緩沖層吸收90%封裝應力

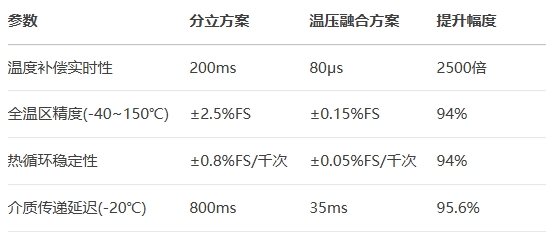

車規級驗證數據

通過AEC-Q103認證的傳感器表現：

智能駕駛系統的關鍵應用

電池包安全監控

• 熱失控早期預警：在溫度120℃+壓力0.2MPa組合閾值時觸發報警，較純溫控方案提前18秒

• 析鋰壓力檢測：充電末段0.05MPa的微壓波動識別析鋰風險，精度達98.7%

空氣懸架控制

• 阻尼力實時優化：依據減震器油溫（-30~130℃）動態調整壓力控制參數

• 載荷估算補償：消除溫度導致的氣囊剛度變化誤差，載荷估算精度達±1.2kg

在平尚科技的萬級潔凈車間，激光干涉儀正以納米精度校準硅膜應力分布。當溫度與壓力的物理耦合被轉化為電信號的數學解耦，當每一度溫升與每千帕壓力都在微米級空間內同步感知——三電系統的安全邊界，終于擁有了跨越熱力學極限的守望者。
