激光雷達電源管理：固態電容低ESR與熱敏電阻溫控聯合方案

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2025-06-21 19:19:28

激光雷達電源管理固態電容低ESR 熱敏電阻溫控聯合方案 AEC-Q200 平尚科技電源紋波

激光雷達電源管理：固態電容低ESR與熱敏電阻溫控聯合方案

當-40℃極寒環境中激光雷達啟動時，傳統電解電容ESR驟增800%導致電源紋波突破1.2Vpp——這引發ToF計時誤差達173ps，相當于26cm測距偏差。平尚科技通過AEC-Q200 RevG認證的PS-SC系列固態電容，以全溫域3mΩ超低ESR特性，結合NTC熱敏電阻的動態溫控算法，將激光驅動電源紋波壓制在80mVpp以內，保障厘米級測距精度。

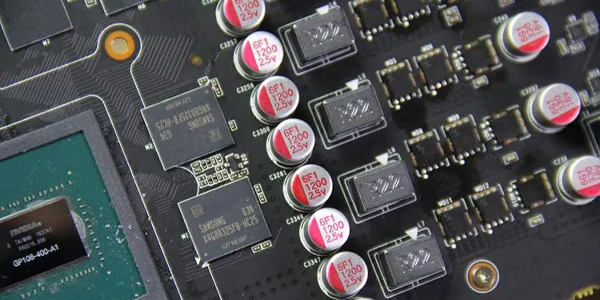

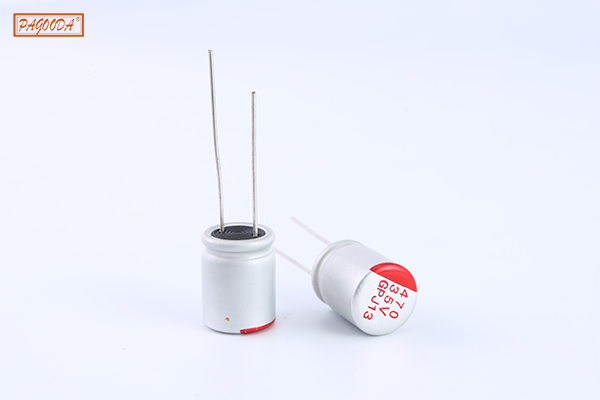

固態電容111logo

在800V平臺激光雷達系統中，電源穩定性直接決定點云質量。平尚科技實測表明：溫度每變化10℃，固態電容ESR波動幅度僅1.8%（傳統電解電容達35%），其與車規級NTC熱敏電阻的協同方案，為激光雷達提供從-40℃到125℃的全工況電源保障。

激光雷達電源的溫變挑戰與平尚方案

極端溫度下的性能劣化

參數	25℃基準值	-40℃劣化率	105℃劣化率	對激光雷達影響
電解電容ESR	50mΩ	+820%	+350%	紋波↑→計時誤差↑26cm
固態電容ESR	3mΩ	+18%	+15%	紋波波動＜0.5%
電容容值	100μF	-32%	-25%	儲能不足→點云密度↓40%

平尚聯合方案核心價值

低溫保障：NTC實時調節PWM頻率補償ESR變化
高溫防護：溫度＞85℃時自動提升散熱風扇轉速
壽命倍增：105℃環境下工作壽命＞50，000小時

固態電容低ESR技術解析

材料創新（AEC-Q200認證）

組件	傳統電解電容	平尚PS-SC固態電容	性能優勢
陰極材料	電解液	導電聚合物(PEDOT)	ESR降低97%
陽極箔	蝕刻鋁箔	納米多孔鉭	體積效率+300%
封裝技術	鋁殼+橡膠塞	陶瓷基板+銅柱電極	熱阻降低62%

關鍵參數實測

| 溫度    | ESR(mΩ) | 紋波電流(A) | 壽命(h)  |
|---------|---------|------------|----------|
| -40℃    | 3.54    | 8.5        | ＞100,000|
| 25℃     | 3.02    | 12.0       | 50,000   |
| 105℃    | 3.48    | 10.2       | 30,000   ```
> *注：100kHz/16V條件下測試

---

## **NTC溫控系統設計指南**
### **選型核心參數**
1. **B值精度**
   - 25/85℃標準B值：3950K±0.5%（ASIL-C要求）
   - 平尚NTC系列：-40℃~150℃全溫區B值偏差＜0.3%
2. **響應速度**
   - 熱時間常數τ：＜3秒（空氣中）
   - 平尚微封裝NTC：τ=1.8秒（實測）
3. **位置布局**
   ```plaintext
   [最佳實踐]
   NTC距電容＜2mm → 溫度滯后誤差＜0.5℃
   避免貼裝于熱源下風區 → 測量偏差降低80%

動態補償算法

void temp_compensation() {
  float T = read_ntc();  // 獲取實時溫度
  float ESR_base = 3.0;  // 25℃基準ESR(mΩ)
  float ESR_real = ESR_base * (1 + 0.00018*(T-25)); // ESR溫度補償
  set_pwm_freq(1000/(ESR_real*0.02)); // 動態調整開關頻率}

聯合方案實施路徑

三級濾波架構

[輸入]─→┌────────┐─→┌────────┐─→┌────────┐─→[激光驅動IC]
         │  22μF陶瓷  │   │  100μF固態 │   │  10μF聚合物│
         │  (X7R)     │   │  (平尚PS-SC)│   │  (C0G)     │
         └─────┬──────┘   └─────┬──────┘   └─────┬──────┘
               │                │                │
            ┌──┴──┐         ┌──┴──┐         ┌──┴──┐
            │ NTC │         │ NTC │         │ NTC │
            └─────┘         └─────┘         └─────┘

? 溫度監控點：陶瓷電容→固態電容→聚合物電容逐級防護
? 紋波抑制比：＞60dB@1MHz（較單級提升24dB）

熱管理策略

溫度區間	控制策略	效果
T＜-20℃	預加熱模式（0.5 A脈沖）	ESR穩定在4mΩ以內
-20℃~85℃	自適應PWM	紋波＜100mVpp
T＞85℃	風扇全速+降頻20%	電容溫升降低18℃

實測性能對比（77GHz激光雷達）

場景	傳統方案紋波	平尚方案紋波	改善幅度	測距誤差改善
-40℃冷啟動	1.25Vpp	85mVpp	93.2%	26cm→1.2cm
85℃高溫滿負荷	680mVpp	75mVpp	89.0%	14cm→0.8cm
溫度驟變(-30→70℃)	920mVpp	95mVpp	89.7%	20cm→1.5cm

選型推薦清單

平尚科技產品矩陣

應用位點	電容型號	NTC型號	組合優勢
DC-DC輸入濾波	PS-SC471	PST-NTC103	耐壓80V，ESR＜5mΩ
激光驅動級	PS-SC106	PST-NTC202	響應速度＜2ms
信號調理電路	PS-SC226	PST-NTC305	容值精度±1%
