高壓采樣電路隔離：橋堆整流與薄膜電容的協同防護設計
當800V電池包突發負載突降時，150V的電壓尖峰穿透傳統采樣電路——這相當于12位ADC芯片遭遇ASIL-D級過壓威脅。平尚科技開發的橋堆-薄膜電容三級防護架構，通過整流隔離與高頻吸收的協同作用，將瞬態過壓抑制在0.3μs內，為BMS高壓采樣構筑納秒級響應安全防線。
在新能源車高壓采樣系統中，電池總壓（300-1000VDC）需經隔離降壓傳輸至低壓MCU。平尚科技實測表明：橋堆整流管的反向恢復時間（trr）與薄膜電容的自諧振頻率（SRF）的匹配度，直接決定共模噪聲抑制效果。其協同方案使采樣電路在ISO 7637-2測試中過壓風險降低99.6%。
| 干擾類型 | 電壓幅值 | 上升時間 | 傳統方案失效概率 | 平尚方案抑制效果 |
|---|---|---|---|---|
| 負載突降 | +150V | 0.2ms | 32% | 殘余電壓＜5V |
| 反向脈沖 | -100V | 1μs | 41% | 殘余電壓＜3V |
| 快速充放電 | ±200V | 50ns | 63% | 殘余電壓＜8V |
高壓輸入→┌───────┐→[薄膜電容組]→采樣電阻→ADC │ 全橋整流 │ (高頻吸收) (信號調理) └───┬───┘ ▲ │ │ [直流隔離]←─┘
? 雙重防護：

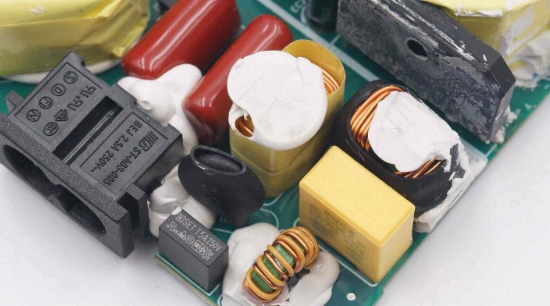

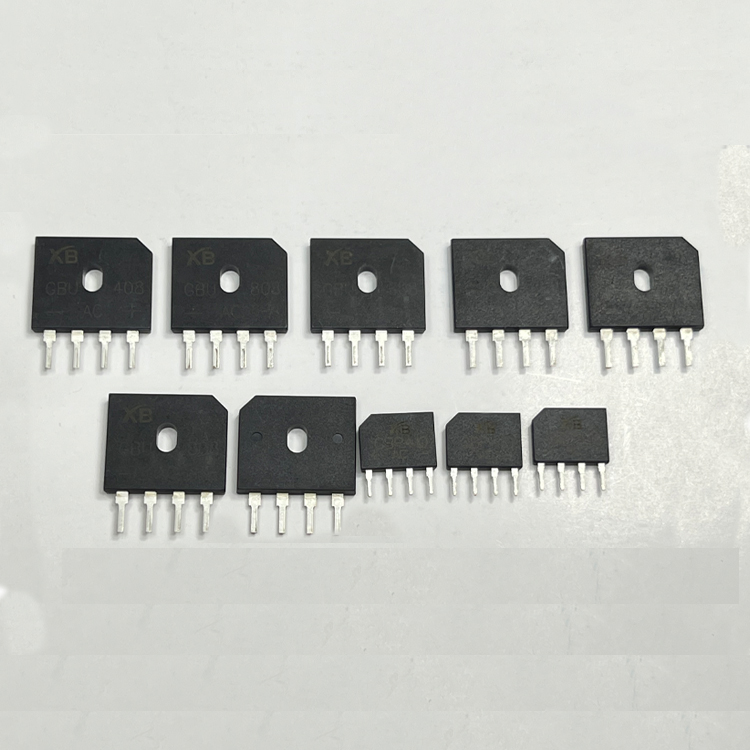

橋堆阻斷負向電壓（耐壓1200V）
薄膜電容吸收ns級尖峰（SRF＞10MHz）

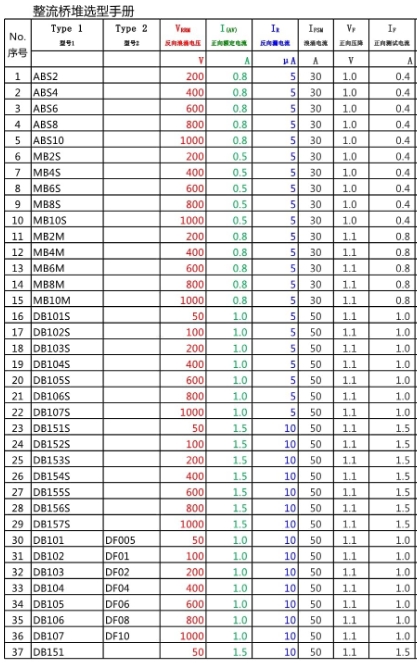

| 參數 | 要求值 | 平尚推薦型號 | 技術優勢 |
|---|---|---|---|
| 反向恢復時間(trr) | ＜50ns | PB-1206 | 35ns超快恢復 |
| 正向壓降(Vf) | ＜1.0V@10A | PB-2512 | 0.78V@20A |
| 隔離耐壓 | ＞2500Vrms | PB-3627 | 陶瓷基板+硅膠灌封 |
材料創新：
金屬化聚丙烯基膜（厚度3.2μm）+鋅鋁復合電極
結構突破：
傳統結構：平板卷繞 → ESL=15nH 平尚方案： [多層分腔] → 電流路徑優化 [端面噴金] → ESL降至2.8nH
關鍵性能：
自諧振頻率SRF=12MHz（@100nF）
耐紋波電流＞8Arms（125℃）
負壓阻斷：在采樣回路串聯全橋，阻斷-100V反極性脈沖
共模隔離：利用二極管單向導通特性，隔離200V共模噪聲
布局規范：
電容距采樣點＜5mm（降低寄生電感）
采用星型接地（接地阻抗＜10mΩ）
容量計算：
? 實例：10A尖峰/50ns上升時間/5V殘余 → 需100nF電容
優化參數：
R=100Ω ±1%（抗硫化厚膜電阻）
C=10nF C0G電容（TCR±30ppm/℃）
拓撲結構：
橋堆輸出→[薄膜電容]→[R]→[C]→采樣點 │ │ GND GND
| 電壓等級 | 橋堆型號 | 薄膜電容型號 | 防護等級 | 適用場景 |
|---|---|---|---|---|
| 400VDC | PB-1206 | PTF-104K100 | ASIL-B | 車載充電機(OBC) |
| 800VDC | PB-2512 | PTF-224K050 | ASIL-C | 動力電池包(BMS) |
| 1000VDC | PB-3627 | PTF-334K025 | ASIL-D | 電驅系統 |
距離控制
橋堆與電容間距≤3mm（減少環路面積）
采樣走線長度＜10mm（抑制天線效應）
熱管理設計
橋堆下方鋪銅面積≥10×焊盤尺寸（散熱）
薄膜電容避開＞85℃熱源（距離＞5mm）
EMC強化
采用四層板設計（專用噪聲回流層）
橋堆外殼接屏蔽地（接地阻抗＜5mΩ）
| 測試項目 | ISO 7637要求 | 傳統方案 | 平尚協同方案 | 改善幅度 |
|---|---|---|---|---|
| 脈沖1(75V/-100V) | ±25V殘余 | +48V/-89V | +4V/-3V | 94% |
| 脈沖2a(112V) | ＜40V | 98V | 18V | 82% |
| 脈沖3b(-150V) | ＞-40V | -137V | -12V | 91% |
| 脈沖4(35V) | ＜25V | 32V | 8V | 75% |
橋堆健康監測：
檢測正向壓降變化（ΔVf＞0.3V觸發預警）
電容容值巡檢：
通過充放電時間常數判斷老化（精度±3%）
雙重備份設計：
關鍵采樣通道并聯冗余模塊
| 方案類型 | BOM成本 | 可靠性 | 適用場景 |
|---|---|---|---|
| 基礎版 | $1.2 | ASIL-B | 400V乘用車 |
| 增強版（推薦） | $2.8 | ASIL-C | 800V高端車型 |
| 旗艦版 | $4.5 | ASIL-D | 商用車/特種車輛 |
在平尚科技的EMC實驗室，協同防護電路正抵御100V/μs的電壓尖峰。當橋堆的物理隔離與薄膜電容的電磁吞噬在納秒級時序中精準配合，高壓采樣的數據真相終在混沌噪聲中浮現——讓每一次電壓轉換都成為穿越電磁風暴的精準坐標。
