很多人有時候看到線路板上秘密麻麻的貼片電子元器件就開始暈了，特別是那些長相差不多的。
電子元件這個大家庭是由許許多多“家庭成員”組成的，它們在各種電路中起著至關重要的作用，我們常見的半導體元件有貼片電阻、貼片電容、貼片電感磁珠、貼片二極管等，其中貼片電容、貼片電阻和貼片電感在外觀上都是非常相似的，這樣在辨認的時候很容易混淆，那么他們究竟在外觀上有什么區別呢？
1. 貼片電感和貼片電容的區分：
看顏色——一般黑色都是貼片電感。貼片電容只有用于精密設備中的貼片鉭電容才是黑色的，其他普通貼片電容基本都不是黑色的。
看型號標碼——貼片電感以L開頭，貼片電容以C開頭。從外形是圓形初步判斷應為電感，測量兩端電阻為零點幾歐，則為電感。
檢測——貼片電感一般阻值小，更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。
看內部結構——找來相同的元器件可以剖開元器件看內部結構，具有線圈結構的為貼片電感。
2. 貼片電感和貼片電阻的區分：
根據外形判斷——電感的外形有多邊形狀，而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形，特別是圓形時，一般認定為電感。
測量電阻數值——電感的電阻值比較小，電阻的電阻值相對大些。
3. 貼片電容和貼片電阻的區分：
看顏色——貼片電容多為灰色、青灰色、黃色，通常為比硬紙殼稍淺的黃色。有的貼片電容上沒有印字，主要是其經過高溫?zé)Y(jié)而成，導致無法在其表面印字。
看標志——貼片電容在電路中的符號為“C”，貼片電阻的符號為“R”。
測量法——一般貼片電容的阻值很大，而貼片電阻相對較小。貼片電容具有充放電現象，而貼片電阻沒有。
只要熟悉各種元器件的功能及型號，就能很快的區分各種外形相似的元器件了。
再來看看他們之間的具體差異：

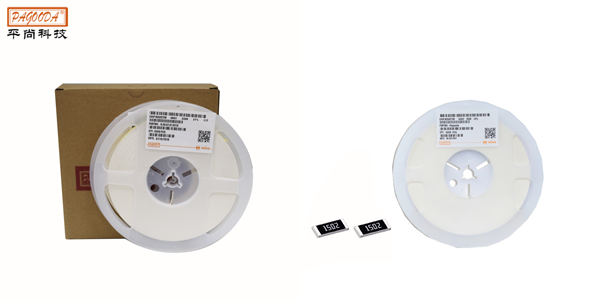

貼片電阻：在電路中用“R”加數字表示,如:R1表示編號為1的電阻.電阻在電路中的主要作用為:分流、限流、分壓、偏置等.

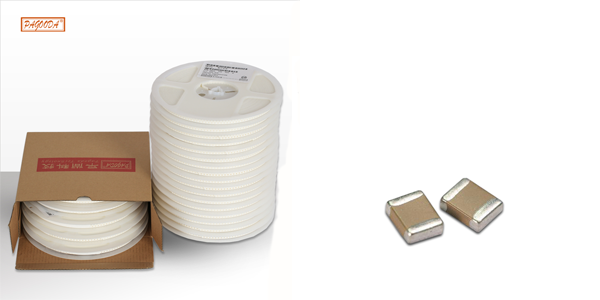

貼片電容 ：在電路中一般用“C”加數字表示(如C13表示編號為13的電容).電容是由兩片金屬膜緊靠,中間用絕緣材料隔開而組成的元件.電容的特性主要是隔直流通交流. 電容容量的大小就是表示能貯存電能的大小,電容對交流信號的阻礙作用稱為容抗,它與交流信號的頻率和電容量有關.
