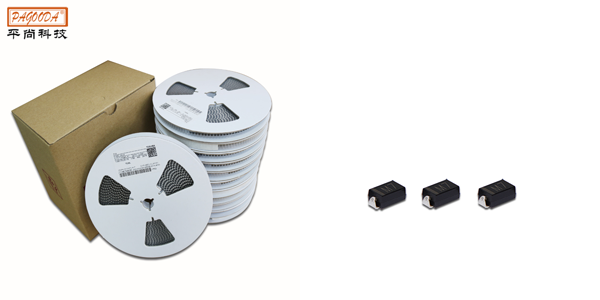

整流二極管是一種能夠將交流電能轉化成為直流電能的半導體器件，具有明顯的單向導電性，是一種大面積的功率器件，結電容大，工作頻率較低.
硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好，通常高壓大功率整流二極管都用高純單晶硅制造，這種器件結面積大，能通過較大電流（通常可以達到數千安），但工作頻率不高，主要用于各種低頻整流電路。
整流二極管的常用參數：
（1）zui大平均整流電流IF：指二極管長期工作時允許通過的zui大正向平均電流。該電流由PN結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如1N4000系列二極管的IF為1A。
（2）zui高反向工作電壓VR：指二極管兩端允許施加的zui大反向電壓。若大于此值，則反向電流(IR)劇增，二極管的單向導電性被破壞，從而 引起反向擊穿。通常取反向擊穿電壓(VB)的一半作為(VR)。例如1N4001的VR為50V，1N4007的VR為1OOOV
（3）zui大反向電流IR：它是二極管在zui高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向導電性能的好壞。因此這個電流值越小，表明二極管質量越好。
（4）擊穿電壓VR：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向為軟特性時，則指給定反向漏電流條件下的電壓值。
（5）zui高工作頻率fm：它是二極管在正常情況下的zui高工作頻率。主要由PN結的結電容及擴散電容決定，若工作頻率超過fm，則二極管的單向導電性能將不能很好地體現。例如1N4000系列二極管的fm為3kHz。
（6）反向恢復時間tre：指在規定的負載、正向電流及zui大反向瞬態電壓下的反向恢復時間。
（7）零偏壓電容CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其 參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在25°C時測得1N5200系列 硅塑封整流二極 管的IR小于1OuA，而在100°C時IR則變為小于500uA。
整流二極管的選用：
整流二極管一般為平面型硅二極管，用于各種電源整流電路中。
選用整流二極管時，主要應考慮其zui大整流電流、zui大反向工作電流、截止頻率及反向恢復時間等參數。
普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，只要根據電路的要求選擇zui大整流電流和zui大反向工作電流符合要求的整流二極管即可。例如，1N系列、2CZ系列、RLR系列等。
開關穩壓電源的整流電路及脈沖整流電路中使用的整流二極管，應選用工作頻率較高、反向恢復時間較短的整流二極管（例如RU系列、EU系列、V系列、1SR系列等）或選擇快恢復二極管。
