貼片電阻的功率是對電阻應用有重要影響的參數，在進行電子電路設計時要對電路中每個電阻的作用有清晰的了解，根據它的作用和工作狀態，選擇功率適合的。下面平尚科技小編介紹一下不同類型封裝電阻的功率一般都在什么范圍，電路設計中對電阻功率的降額設計要遵循什么原則。

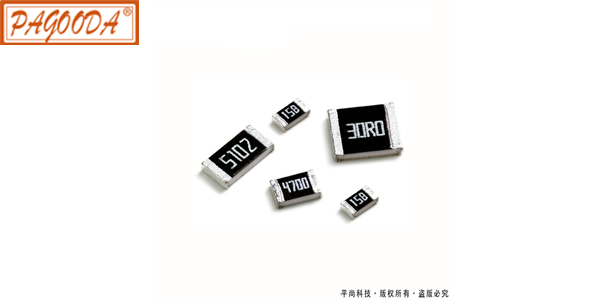

現在好多電子產品都往輕量小型化方向發展，所以就要控制電子元器件的尺寸，貼片電阻現在應用的很廣泛，尤其是在像手機這樣的手持設備中。功率一般不大，主要是由于體積的限制，在工藝上很難把功率作大，像2516這種大封裝的功率可以達到1W，現在也有些電阻廠家可以作到1W以上，但也沒有超過10W的，超過1W功率的在實際電路設計中用的并不多。
下面列出了常見的貼片電阻不同封裝的功率對應關系，供大家設計電路時參考：
水泥電阻是把鎳鉻電阻絲或者康銅電阻絲繞在耐熱的陶瓷材料上，外面在用特殊的耐熱材料進行封裝。它也有好多不同型號，不同型號的功率有差別。水泥電阻相對來說功率比較大，一般能作到十幾瓦甚至幾十瓦的功率。阻耐熱性能好，而且有很好的耐濕性和散熱性能，并且價格相對來說比較便宜，所以應用的也比較廣泛，比如筆記電腦的電源適配器里就可以見到它的身影，還有其它比如臺式電腦的開關電源，功放，工業儀表等很多電子產品都有用到。
鋁殼電阻是外表面使用鋁合金或者黃金鋁殼進行封裝，鋁殼上有溝槽，起到增加散熱性能的作用。它的體積相對較小，耐熱性好，功率大，精度高。鋁殼電阻的功率zui高的可以達到200多瓦。一般用在電源，變頻器和電機控制等電路中。但是鋁殼電阻的成本比較高，所以價格也較高。
膜式功率電阻，它是在氧化鋁或氮化鋁基板上印制膜電阻漿料，這種電阻功率密度很高，而且無感無容，適合在空間有限但散熱條件良好的場合使用。不過它的缺點也很明顯，一是抗過載能力差，可靠性不高。二是對散熱條件要求高，在散熱條件不好的環境下它的額定功率會明顯下降。
實心陶瓷電阻與線繞電阻和膜式平面功率電阻在工藝上有很大差別。它是把粉狀的電阻材料混合，經成型、高溫?zé)Y(jié)、電極處理、然后后封裝。實心陶瓷電阻通體導電，這點是它和線繞電阻及膜式平面功率電阻的較大區別，所以它能承受高能高頻率大電流沖擊，非常適合用于能量泄放，如電容器充放電等場合。實心陶瓷電阻無感，可靠性極高，耐高溫性能好，它的功率可以作到上千瓦。
