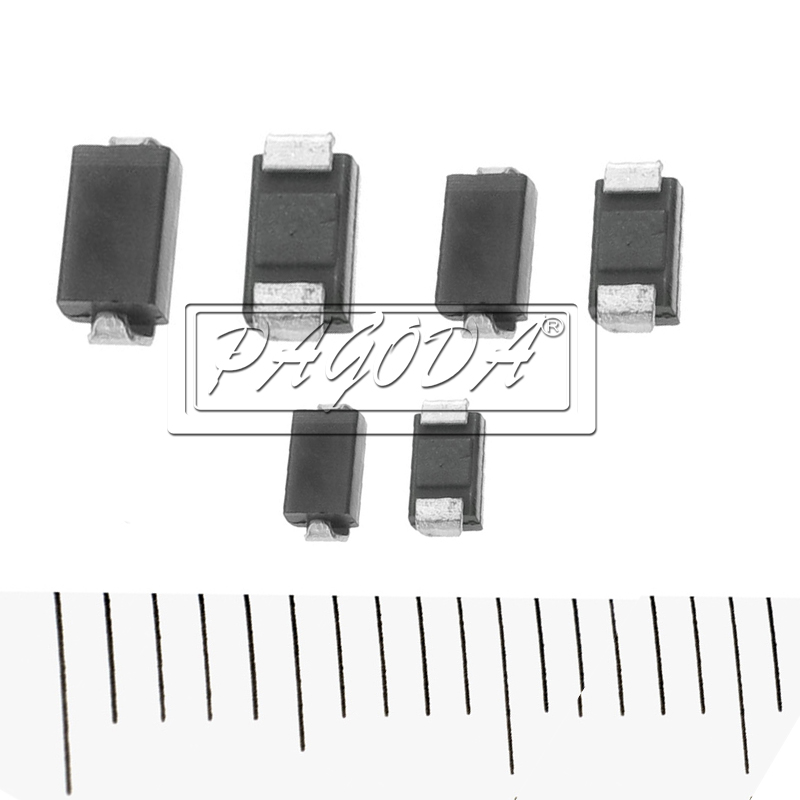

整流二極管適用于各種電源整流電路中，選用時，要考慮zui大整流電流、zui大反向工作電流、截止頻率及反向恢復時間等參數。普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，根據電路的要求選擇zui大整流電流和zui大反向工作電流符合要求的就好，如，1N 、2CZ 系、RLR 系列等。開關穩壓電源的整流電路及脈沖整流電路中使用的整流二極管，應選用工作頻率較高、反向恢復時間較短的如： RU 、EU、V 、1SR 系列等，或選擇快恢復二極管。
一、二極管的型號命名方法
1、按照國產半導體器件型號命名方法，由五個部分組成：
主稱：“2”表示二極管。
材料：A 表示 N 型鍺材料；B 表示 P 型鍺材料；C 表示 N 型硅材料；D 表示 P 型硅材料；E 表示化合物材料。
類別：P- 小信號管（普通管）；W- 電壓調整管和電壓基準管（穩壓管）；L- 整流堆；N- 阻尼管；Z- 整流管；U- 光電管；K- 開關管；B 或 C- 變?nèi)莨埽籚- 混頻檢波管；JD- 激光管；S- 遂道管；CM- 磁敏管；H- 恒流管；Y- 體效應管；EF- 發光二極管。
序號：用數字表示同一類別產品序號。
規格號：用字母表示產品規格、檔次。
二、整流二極管的檢查方法
先將整流器中的整流二極管全部拆下，用萬用表的 100×R 或 1000×R 歐姆檔，測量整流二極管的兩根引出線(頭、尾對調各測一次)。
1、兩次測得的電阻值相差很大，如電阻值大的高達幾百 KΩ到無窮大，而電阻值小的僅幾百Ω甚至更小，說明該二極管是好的。
2、兩次測得的電阻值幾乎相等，而且電阻值很小，說明該二極管已被擊穿損壞。
3、如果兩次測量的阻值都是無窮大，說明二極管已經內部斷開。
平尚科技整流二極管小知識就分享到這里啦，我司供應整流二極管規格齊全，品質可靠，常規料常備現貨，歡迎前來咨詢了解：13622673179
