電容器的一些基本常識(下)

文章出處：行業新聞 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2023-03-02 09:45:15

電容器電解電容貼片電容貼片電解電容電容器的一些基本常識

名稱：空氣介質可變電容器

可變電容量：100PF--1500pF

主要特點：損耗小，效率高；可根據要求制成直線式、直線波長式、直線頻率式及對數式等

應用：電子儀器，廣播電視設備等

文章配圖19

名稱：薄膜介質可變電容器

可變電容量：15PF--550pF

主要特點：體積小，重量輕；損耗比空氣介質的大

應用：通訊，廣播接收機等

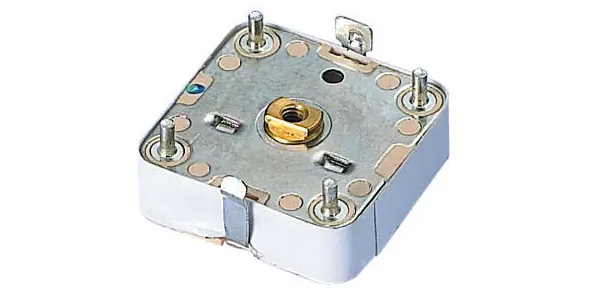

薄膜介質可變電容器

名稱：薄膜介質微調電容器

可變電容量：1PF--29PF

主要特點：損耗較大，體積小

應用：收錄機，電子儀器等電路作電路補償

名稱：陶瓷介質微調電容器

可變電容量：0.3PF--22pF

主要特點：損耗較小，體積較小

應用：精密調諧的高頻振蕩回路

獨石電容最大的缺點是溫度系數很高,做振蕩器的穩漂讓人受不了,我們做的一個 555 振蕩器,電容剛好在 7805 旁邊,開機后,用示波器看頻率,眼看著就慢慢變化,后來換成滌綸電容就好多了.獨石電容的特點：電容量大、體積小、可靠性高、電容量穩定，耐高溫耐濕性好等。

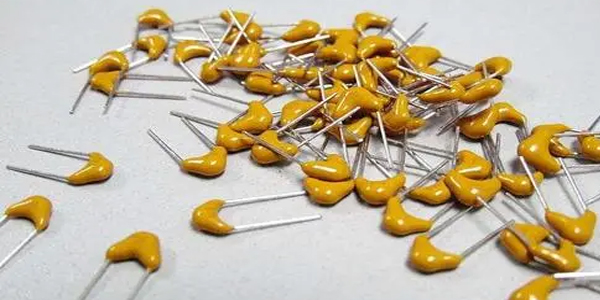

獨石電容

應用范圍：廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。

容量范圍：0.5PF--1UF

耐壓：二倍額定電壓。

獨石又叫多層瓷介電容，分兩種類型，1型性能挺好，但容量小，一般小于0.2UF，另一種叫II型，容量大，但性能一般。

就溫漂而言:獨石為正溫糸數+130 左右,CBB 為負溫系數-230,用適當比例并聯使用,可使溫漂降到很小.

就價格而言:鉭,鈮電容最貴,獨石,CBB 較便宜,瓷片最低,但有種高頻零溫漂黑點瓷片稍貴.云母電容 Q 值較高,也稍貴.
