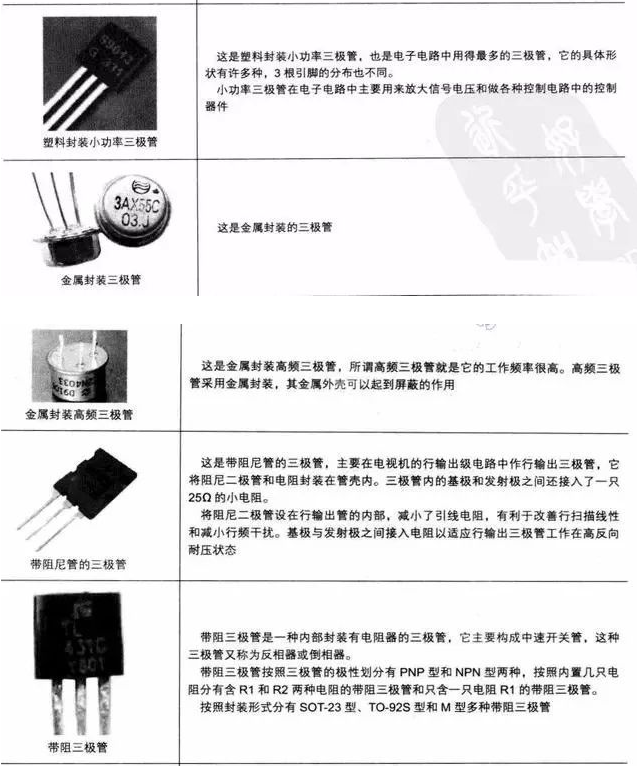

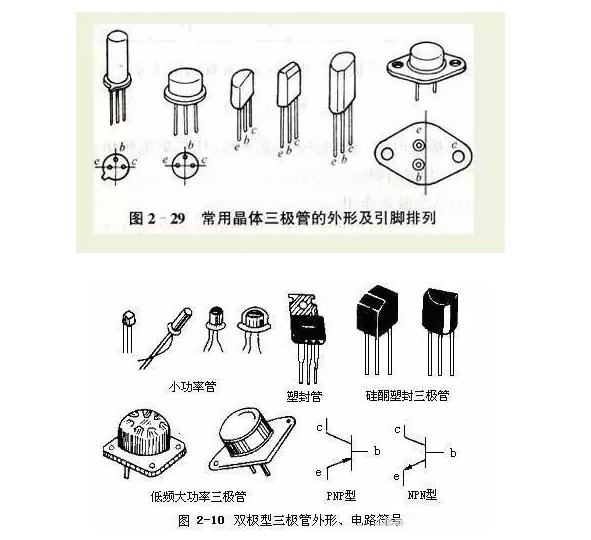

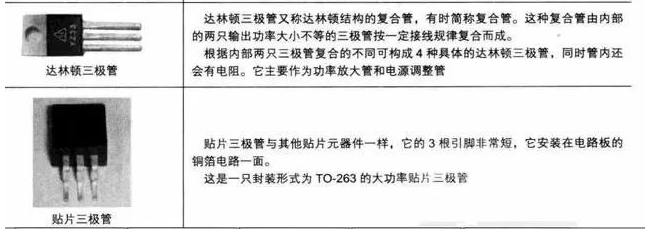

三極管的外形特征：

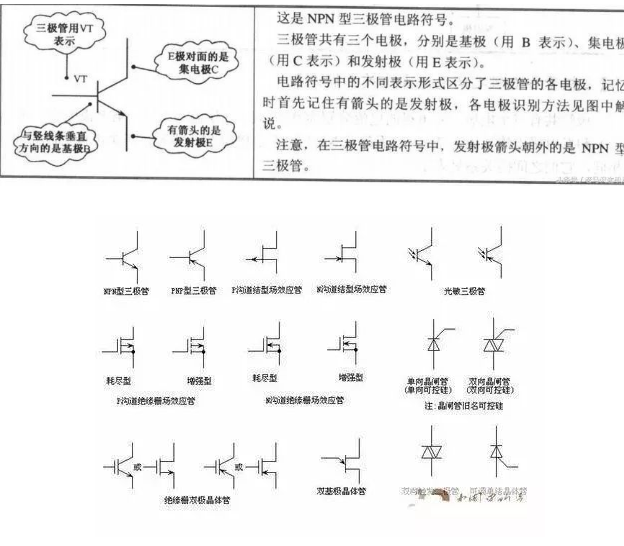

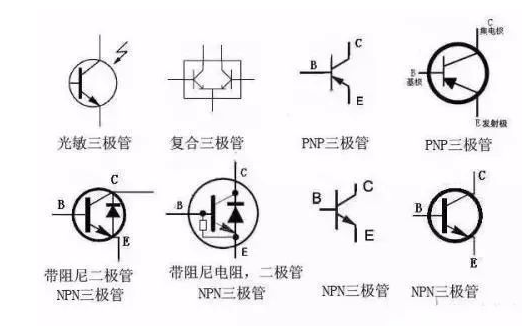

三極管的電路圖符號：

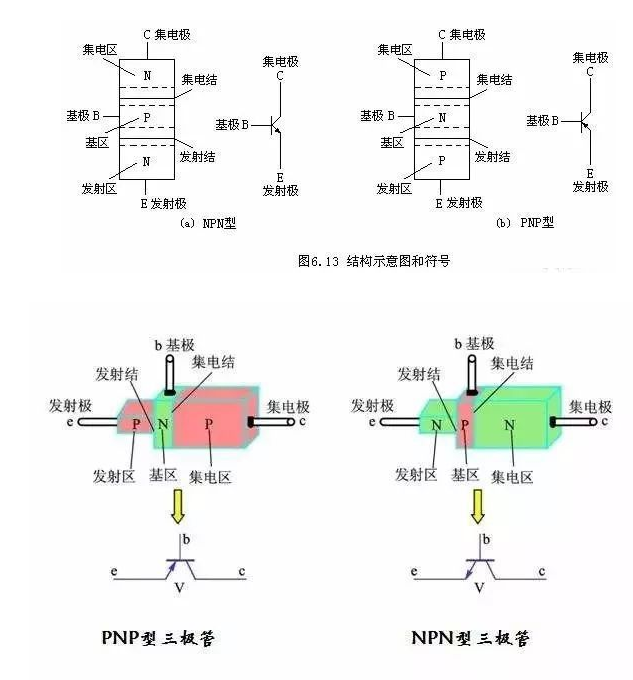

三極管的結構和原理：
三極管主要參數
三極管的參數有很多，可以分成三大類：直流參數、交流參數、極限參數。
1、直流參數
共發射極直流放大倍數：共發射極電路中，沒有交流輸入時，集電極電流與基極電流之比；
集電極-基極反向截至電流：發射極開路時，集電極上加有規定的反向偏置電壓，此時的集電極電流稱為集電極-基極反向截止電流；
集電極-發射極反向截止電流：又稱穿透電流，基極開路時，流過集電極與發射極之間的電流。
2、交流參數
共發射極電流放大倍數：三極管接成共發射極放大器時的交流電流放大倍數；
共基極放大倍數：三極管接成共基極放大器時的交流電流放大倍數；
特征頻率：三極管工作頻率超過一定程度時，電流放大倍數開始下降，放大倍數下降到1時的頻率即為特征頻率。
3、極限參數
集電極最大允許電流：集電極電流增大時三極管電流放大倍數減小，當放大倍數減小到低中頻端電流放大倍數的1/2或1/3時所對引得集電極電流。
集電極-發射極擊穿電壓：三極管基極開路時，集電極與發射極之間的最大允許電壓；
集電極最大允許耗散功率：三極管因受熱而引起的參數變化不超過規定值時，集電極所消耗的最大功率。
