肖特基二極管（Schottky Diode）和快恢復二極管（Fast Recovery Diode）在電子元件中都是常見的二極管類型，它們在性能特點和應用上存在著明顯的差異。

肖特基二極管工作原理

肖特基二極管的基本結構是由一個金屬層和一個半導體層構成的金屬-半導體（M-S）結。這種結構與傳統的PN結二極管不同，后者由P型和N型半導體材料構成。

肖特基二極管的工作原理基于金屬和半導體之間的能帶結構差異。在金屬和N型半導體之間形成的肖特基勢壘，其特點是具有較低的勢壘高度和較窄的耗盡區。這使得肖特基二極管在正向偏置時具有較低的正向電壓降（通常在0.2V到0.5V之間），并且能夠快速導電。

在正向偏置時，電子從半導體流向金屬，形成電流。由于肖特基勢壘的高度較低，電子可以更容易地跨越勢壘，因此肖特基二極管的正向?qū)妷狠^低。

在反向偏置時，肖特基二極管表現為一個高阻抗狀態，幾乎沒有電流流過。這是因為金屬和半導體之間的勢壘阻止了電子的流動。

肖特基二極管特性

低正向電壓降 ：由于肖特基勢壘較低，肖特基二極管在正向?qū)〞r的電壓降比PN結二極管低。

快速開關速度 ：由于耗盡區較窄，肖特基二極管在開關時的電荷存儲較少，因此能夠?qū)崿F(xiàn)更快的開關速度。

高溫性能 ：肖特基二極管在高溫下的性能優于PN結二極管，因為金屬-半導體結的勢壘高度隨溫度升高而降低，而PN結的勢壘高度則隨溫度升高而增加。

肖特基二極管與快恢復二極管區別

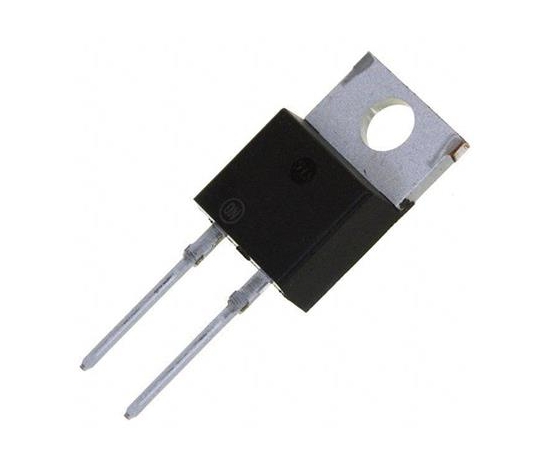

快恢復二極管

一、結構差異

肖特基二極管：

采用金屬-半導體接觸形成肖特基勢壘，而不是傳統的PN結。

由一個金屬陰極和一個半導體陽極構成，這種結構使得其正向壓降非常低，且開關速度極快。

通常包含一個PN結和一個PPI（Passivated Planar Intersection）結構，以提升其性能。

快恢復二極管：

是一種具有快速開關特性的二極管，其內部結構通常采用PIN結型，即在P型和N型硅材料之間增加了一個基區I，構成PIN硅片。

由于基區很薄，反向恢復電荷較小，因此其反向恢復時間較短。

快恢復二極管

二、性能差異

肖特基二極管：在高溫環境下，肖特基二極管的性能可能會受到影響，容易發生熱漂移。因此，在高溫環境中使用時需要特別注意其熱穩定性。

快恢復二極管：相比之下，快恢復二極管對高溫環境具有較好的抗性能變化能力。這使得快恢復二極管在需要高穩定性的應用中更為可靠。

三、應用差異

肖特基二極管：

由于其低正向壓降和快速開關速度，能夠有效應對高頻信號，適合高速開關應用。

常用于低功耗高效率的場合，如電源、逆變器和功率放大器。

也應用于需要快速反向恢復時間的電路，如高頻開關和輸出變換器等。

在電力電子技術中也有廣泛的應用，如DC-DC變換器、逆變器和UPS等。

快恢復二極管：

主要應用于需要快速反向恢復時間的電路，如開關電源、脈寬調制器（PWM）等。

也用于不間斷電源（UPS）、交流電動機變頻調速（VVVF）、高頻加熱等裝置中，用作高頻、大電流的續流二極管或整流管。
