開關二極管的開關是如何實現的

開關二極管，顧名思義，主要作為開關元件在電路中工作。它利用半導體二極管的單向?qū)щ娦?，在正偏壓下PN結導通，而在反向偏壓下則呈截止?fàn)顟B(tài)。這種快速的導通與截止轉換，使得開關二極管在高頻和數字電路中有著廣泛的應用。

當給二極管加上正向電壓時，PN結導通，電流可以通過二極管，此時二極管相當于電路中的開關閉合；而當給二極管加上反向電壓時，PN結截止，電流無法通過二極管，此時二極管相當于電路中的開關打開。

反向截止：

當給開關二極管加上反向電壓（即電流從N型半導體流向P型半導體）時，PN結內部的電場得到加強，使得多數載流子難以穿越PN結。

同時，由于反向電壓的作用，少數載流子（在P型半導體中為電子，在N型半導體中為空穴）會被推向PN結附近，形成一層薄薄的耗盡層，進一步阻礙了電流的通過。

此時，二極管處于截止?fàn)顟B(tài)，電流無法通過二極管，相當于電路中的開關打開。

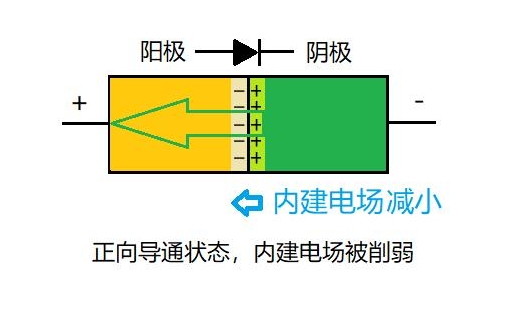

正向?qū)ǎ?/span>

當給開關二極管加上正向電壓（即正極連接到P型半導體，負極連接到N型半導體）時，PN結內部的電場被削弱，使得多數載流子（在P型半導體中為空穴，在N型半導體中為電子）能夠順利穿越PN結，形成電流。

此時，二極管處于導通狀態，電流可以通過二極管，相當于電路中的開關閉合。

開關二極管的開關速度

開關二極管的開關速度非常快，這得益于其內部PN結的快速響應特性。在正向?qū)〞r(shí)，PN結內部的電場迅速削弱，使得電流能夠迅速通過；而在反向截止時，PN結內部的電場迅速加強，使得電流迅速被阻斷。這種快速的導通與截止轉換，使得開關二極管在高頻電路和數字電路中有著廣泛的應用。

開關二極管應用示例

在電路中，開關二極管通常與其他元件（如電阻、電容等）串聯或并聯，以實現對電路的控制。例如，在一個包含電容和開關二極管的電路中，開關二極管的作用是控制電容的接入與斷開。當需要電容接入電路時，讓開關二極管導通；當不需要電容接入電路時，讓開關二極管截止。這種控制方式在電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自動控制電路中都有廣泛應用。

綜上所述，開關二極管通過控制PN結的導通與截止?fàn)顟B(tài)來實現開關功能。其快速的開關速度和廣泛的應用場景使其成為電子設備中不可或缺的元件之一。
