PCBA需要哪些風險評估？

文章出處：行業新聞 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2024-12-30 10:53:27

PCBA，PCBA風險評估，PCB板，PCB，SMD

PCBA風險評估事項

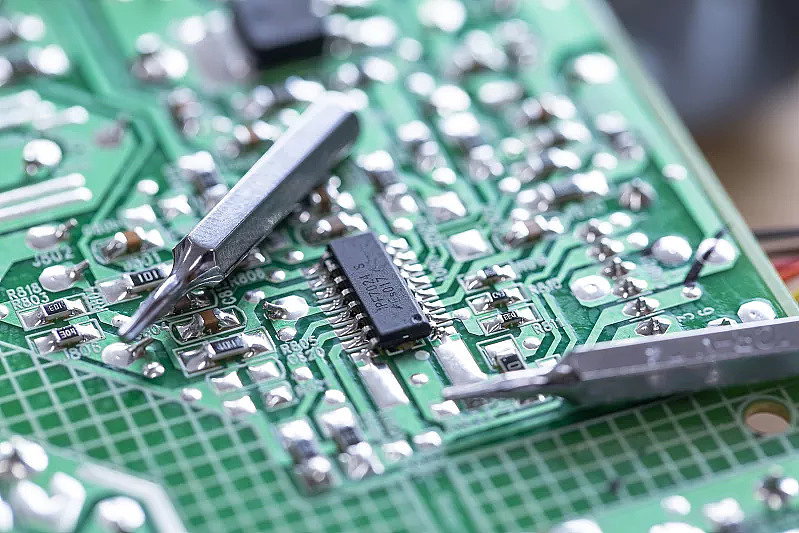

PCBA是英文Printed Circuit Board Assembly 的簡稱，即印刷電路板組裝。它指的是將電子元器件通過一定的工藝和技術，精確地焊接或裝配到印刷電路板（PCB）上，從而形成一個具有特定功能的電路板組件。

1699351574099

PCBA是需要風險評估的，以下是對這些風險評估事項的相關報告：

　　1.PCB板框，固定孔位置，禁布限高是否符合結構圖設計要求。

　　2.散熱器周邊超出散熱器高度的器件與散熱器距離1.0mm，散熱器與散熱器下方電子器件距離1mm

　　3.sensor封裝要作人像方向標識，并以成像中心為原點；layout時需與機構所指方向?qū)?yīng)。

　　4.距板框0.5mm范圍內禁止放元器件和走線；

　　5.一般SMD元件本體間距最小0.3mm;

　　6.BGA等面陣列器件周圍需留有最小0.5mm禁布區

　　7.內層走線距螺絲，定位孔鉆孔距離為3倍線寬

　　8.后焊PAD間距大于1.5mm，進烙鐵側元件距離PAD最小間距2mm的要求。

　　9.對于后焊接接大面積銅箔的PAD，應使用熱焊盤設計，方便焊接。

　　10.在有金屬殼體（如，散熱片，金屬導電支架等）直接與PCB接觸的區域不可以有走線。器件金屬外殼與PCB接觸區域向外延伸0.5mm區域禁止布局、布線。

　　11.SMD PAD上不能出現通孔。

　　12.PCB單板上面要設置Mark點

　　13.PCBA測試點PAD 最小直徑0.8mm，PAD中心間距最小1.6mm.

　　14.測試點位置是否有變化。

　　15.定位孔使用非金屬化孔（NTH）。

此外，PCBA過程中需要著重關注的風險評估事項涉及到以下方面：

一、供應鏈風險

原材料價格波動：原材料（如基板、覆銅層、印刷油墨等）的價格波動可能直接影響生產成本和盈利空間。

供應商違約：供應商可能因各種原因無法按時交付產品，導致生產中斷。

物流延遲：物流環節可能出現延誤，影響原材料或成品的及時到達。

供應商財務狀況：供應商的財務狀況不佳可能導致其無法持續供應產品或服務質量下降。

經營風險

二、產品測試與驗證風險

測試不充分：產品測試可能不充分，未能發現潛在的質量問題。

測試設備故障：測試設備可能出現故障，導致測試結果不準確。

驗證標準不符合要求：驗證標準可能不符合行業或客戶要求，導致產品無法通過驗收。

綜上所述，企業應根據自身實際情況和外部環境變化，制定針對性的風險管理策略和措施，以降低風險對生產的影響。更多詳情歡迎咨詢平尚科技--13622673179--曾生。
