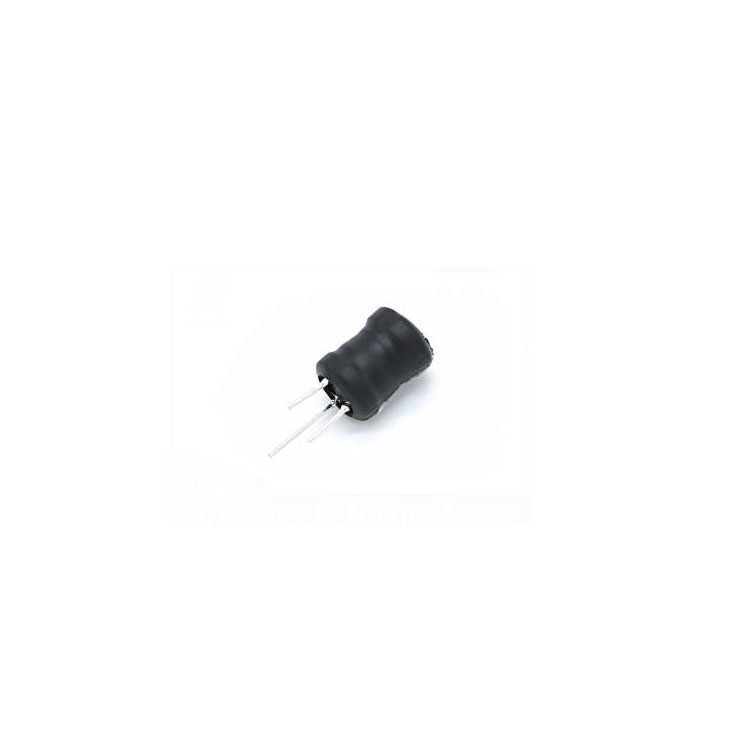

工字電感規格型號及應用實例

工字電感規格型號及應用實例

工字電感能夠承受的電流大小也是選擇規格型號時需要考慮的重要因素。一般來說，磁芯尺寸越大、線圈匝數越多的電感能夠承受更大的電流，在實際應用中，應根據電路中的最大工作電流來選擇合適的電感，以確保電感在正常工作條件下不會過熱或損壞。

工字電感的電感量范圍廣泛，從微亨（μH）級別到毫亨（mH）級別不等。具體電感量取決于磁芯材料、線圈匝數以及線圈與磁芯之間的相對位置等因素。

不同規格型號的工字電感具有不同的電感量范圍，用戶需根據電路設計要求選擇合適的電感量。

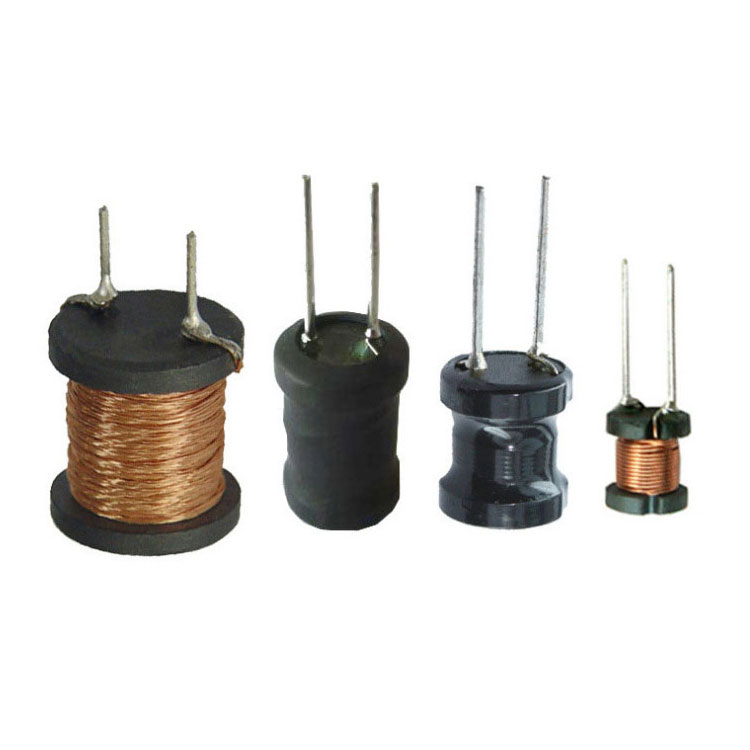

常見的工字電感規格型號

按其他分類方式：

PK系列：如PK0304、PK0406、PK0507等，這些型號通常也包含了磁芯的外徑和高度信息。

軸徑軟件型電感（VC型電感）、貼片型工字電感（CD型電感）等，這些類型主要根據應用場景和安裝方式進行分類。

按尺寸分類：

LGB0304：磁芯外徑3mm，磁芯高度4mm，腳距2mm，針腳直徑0.5mm。

LGB0406：磁芯外徑4mm，磁芯高度6mm，腳距2mm，針腳直徑0.5mm。

LGB0507：磁芯外徑5mm，磁芯高度7mm，腳距2.5mm，針腳直徑0.6mm。

LGB0608：磁芯外徑6mm，磁芯高度8mm，腳距3mm或2.5mm，針腳直徑0.6mm。

LGB0610：磁芯外徑6mm，磁芯高度10mm，腳距3mm，針腳直徑0.6mm。

LGB0612：磁芯外徑6mm，磁芯高度12mm，腳距3mm，針腳直徑0.6mm。

DLGBX系列：如DLGBX0406、DLGBX0608等，具有不同的磁芯外徑、高度和電感量等規格。

工字電感的產品特點

體積小：工字電感通常采用插件式安裝，占用空間小，適用于各種小型電子設備。

高功率及高磁飽和性：能夠承受較大的電流和磁場強度，適用于需要高功率輸出的電路。

低阻抗：工字電感具有較小的阻抗，能夠減少電路中的能量損失。

自共振頻率較高：適用于高頻電路，能夠保持穩定的電感性能。

分布電容較小：減少了電路中的寄生電容效應，提高了電路的穩定性。

工字電感的應用實例

通信電路：

在高頻通信電路中，工字電感用于匹配網絡、濾波器等，以改善信號的傳輸質量和減少干擾。選擇具有合適頻率特性和寄生電容的電感對于保證通信電路的性能至關重要。

開關電源：

工字電感在開關電源中廣泛應用，用于濾波和儲能。通過選擇合適的電感量和電流承受能力，可以確保開關電源的穩定性和效率。

DC-DC轉換器：

在DC-DC轉換器中，工字電感作為儲能元件，能夠平滑直流電壓的波動，提高轉換效率。同時，電感的選擇也直接影響轉換器的輸出電壓穩定性和紋波系數。

汽車電子：

在汽車電子系統中，工字電感用于點火線圈、電源濾波等。由于汽車電子系統對可靠性和穩定性要求較高，因此選擇高品質的工字電感顯得尤為重要。

綜上所述，工字電感的規格型號多樣，具有廣泛的應用領域。在選擇時，應綜合考慮電感量、電流承受能力、頻率特性以及封裝形式等因素，以確保所選電感能夠滿足電路設計要求并具有良好的性能表現。同時，了解不同應用場景下的電感需求也有助于更好地選擇合適的規格型號。更多詳情可咨詢平尚科技：13622673179---曾生。
