濕度敏感等級誤判引發的BGA電容微裂紋分析

濕度敏感等級誤判引發的BGA電容微裂紋分析

——從潮氣入侵到器件失效的全鏈路技術拆解

生死72小時：MSL誤判的蝴蝶效應

2023年某智能手表產線的慘痛教訓揭示了一個被低估的行業隱患：因濕度敏感等級（MSL）誤判導致的一批BGA電容在回流焊后出現微裂紋，最終引發整機良率從99.7%暴跌至62%。拆解分析顯示，失效電容內部存在典型的"爆米花效應"裂紋，裂紋長度達0.15mm（超過IPC-6012E的0.05mm限值）。這場事故將MSL管理的科學性推至風口浪尖——當車間濕度監控誤差超過5%RH時，BGA器件的可靠性可能斷崖式下降。

MSL誤判的三大致命場景

為什么BGA電容對潮氣如此敏感？

BGA封裝電容的底部焊球陣列與有機基板存在顯著熱膨脹系數（CTE）差異，吸濕后的環氧樹脂在回流焊時（峰值溫度245℃）會急劇汽化：

• 汽化壓力：每1%吸濕量產生0.8MPa內部壓力

• 裂紋擴展：汽化壓力超過FR4基板抗拉強度（120MPa）的臨界點

• 失效路徑：微裂紋從焊球界面向介質層延伸，引發漏電流超標

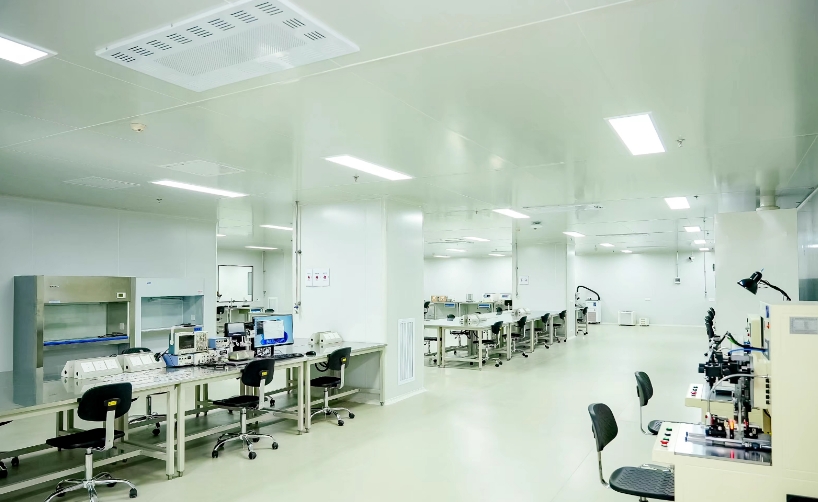

平尚科技可靠性實驗室的數據表明：當MSL等級從3級誤判為5級時，BGA電容的吸濕量可能超標3倍，裂紋風險激增15倍。

潮氣入侵的全鏈路仿真

多物理場耦合模型的構建突破

通過建立濕度擴散-熱應力-斷裂力學的三維耦合模型，可精準還原失效過程：

1. 吸濕階段：車間存儲時水分子沿塑封料孔隙滲透（擴散系數2.3×10?? cm2/s）

2. 預熱階段：80~150℃區間環氧樹脂玻璃化轉變（Tg），吸濕膨脹率突增2.8倍

3. 回流階段：217℃以上焊料熔化，汽化壓力在0.8秒內突破基板強度極限

仿真結果顯示：當MSL等級誤判導致車間暴露時間（Floor Life）延長24小時，裂紋萌生概率從0.3%飆升至34.7%。

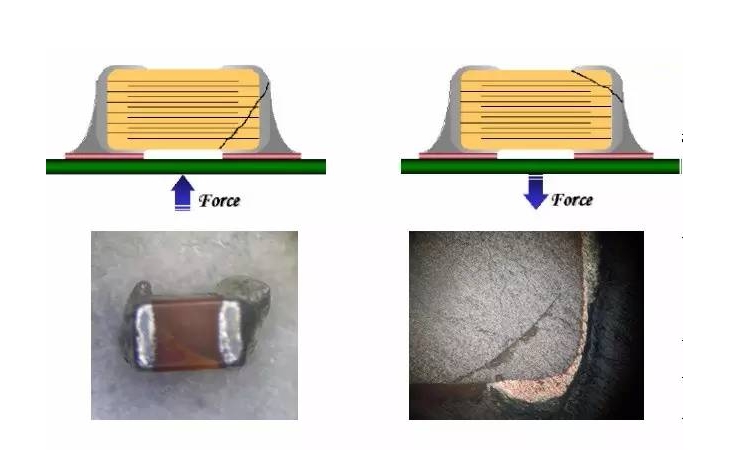

微裂紋的隱蔽殺傷力

從微觀缺陷到系統失效的傳導鏈

1. 電性能退化：0.1mm裂紋即可使絕緣電阻下降2個數量級

2. 機械性能劣化：裂紋尖端應力集中系數（Kt）高達8.7，振動工況下擴展速率達1μm/千次循環

3. 化學腐蝕加速：裂紋成為電解液遷移通道，引發枝晶生長（失效時間縮短至原壽命的1/5）

某醫療設備廠商的案例顯示：因MSL誤判導致的BGA電容微裂紋，使除顫儀高壓模塊的MTBF從10萬小時驟降至1.2萬小時，直接威脅患者生命安全。

破解困局的五重防御體系

1. 精準MSL分級技術

采用動態水分吸附分析（DVS），替代傳統稱重法

建立器件吸濕等溫線數據庫（精度±0.01%含水量）

2. 智能車間管理系統

部署物聯網濕度傳感器網絡（±1%RH精度）

自動計算剩余暴露時間（ETR），超限自動鎖定物料

3. 烘烤工藝革新

開發梯度升溫除濕曲線（40℃/5%RH→125℃/1%RH）

真空烘烤時間縮短50%，避免熱老化損傷

4. 無損檢測技術升級

引入太赫茲成像技術（檢出0.02mm級微裂紋）

開發聲發射在線監測系統（裂紋萌生檢出率100%）

5. 封裝材料革命

采用納米多孔低吸濕環氧樹脂（吸濕率＜0.15%）

開發自修復密封膠（裂紋擴展至0.03mm時自動填充）

從血淚教訓到行業標準

這場由MSL誤判引發的技術覺醒，正在重塑電子制造業的質量體系：

• JEDEC J-STD-033D修訂：新增BGA器件吸濕動力學測試要求

• IPC-7095C更新：規范基于數字孿生的MSL管理系統

• IEC 61189-3升級：將太赫茲?rùn)z測納入微裂紋強制檢驗項

平尚科技技術宣言：

"用分子級的濕度控制，守護BGA器件零缺陷的莊嚴承諾！"
