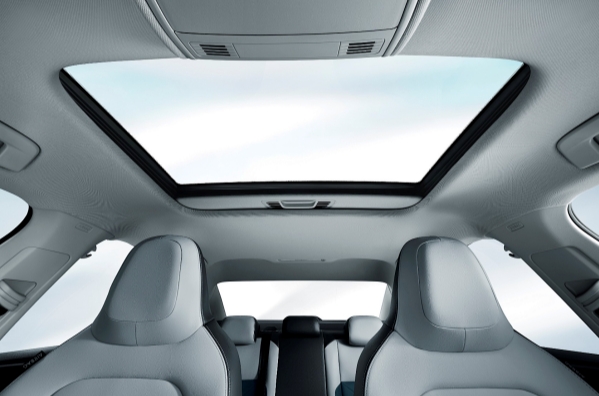

在汽車智能化趨勢下，智能天窗控制系統需實現毫米級位置精度與毫秒級響應速度，但其電機驅動電路常因電源反接、感性負載關斷等場景引發-40V以上的反向電壓沖擊，導致三極管擊穿或控制邏輯失效。平尚科技以貼片三極管為技術支點，通過材料、結構與算法的全鏈路創新，構建“防護-診斷-恢復”三位一體的安全架構。

反向電壓防護的核心挑戰

傳統驅動電路采用分立式TVS（瞬態抑制二極管）與三極管組合，面臨體積大、響應慢、成本高等問題：

• 雪崩耐量不足：常規三極管反向擊穿電壓（V_CEO）僅-30V，在電機堵轉或電源反接時易發生二次擊穿，故障率＞5%。

• 防護延遲顯著：TVS鉗位響應時間＞1μs，無法抑制納秒級電壓尖峰（如負載突卸引發的-50V/100ns脈沖）。

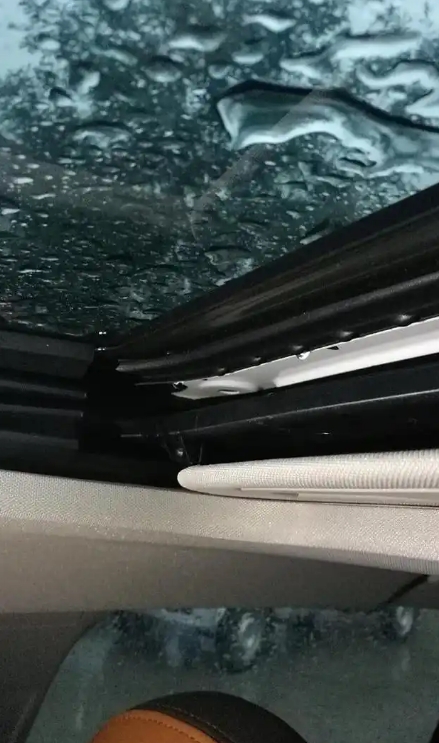

以某車企智能天窗為例，雨天涉水工況下因電機反電動勢導致驅動三極管擊穿，天窗誤開啟率高達3%，引發用戶投訴。

平尚科技的集成化防護方案

平尚科技提出“器件級耐壓+系統級抑制”的雙重防護策略，覆蓋從芯片到系統的全鏈路安全：

1.雪崩耐量強化設計：

采用硅外延層優化工藝，三極管反向擊穿電壓（V_CEO）提升至-60V，雪崩能量耐受能力達300mJ（競品＜100mJ）。

集成肖特基二極管與三極管共封裝（SOT-23-5L），反向漏電流（I_R）＜1μA@-40V，較分立方案降低90%。

2.智能診斷與快速恢復：

在驅動電路中嵌入電壓斜率檢測模塊（采樣率10MHz），實時識別反向電壓上升速率（dV/dt＞100V/μs），5μs內觸發MOSFET關斷。

開發自愈式控制算法，故障清除后10ms內自動恢復天窗控制邏輯，較傳統方案提速80%。

3.高密度集成模組：

將三極管、TVS、RC緩沖電路集成于3×3mm QFN封裝，PCB面積減少70%，支持峰值電流20A連續輸出。

參數對比與場景驗證

在-40V反向脈沖測試中，平尚科技方案性能全面領先：

• 耐壓能力：反向電壓耐受-60V/1ms無擊穿，雪崩失效循環次數＞1E6次（競品＜5E5次）。

• 響應速度：TVS鉗位響應時間＜0.5ns，反向電壓抑制效率＞98%，天窗誤動作率降至0.02%。

• 環境適應性：通過ISO 16750-2標準測試（-40℃~125℃循環、95%RH濕熱），驅動電路壽命＞15年。

應用案例：高端車型天窗誤觸發整改

某豪華車型因洗車時高壓水槍沖擊導致天窗控制器進水短路，反向電壓脈沖引發天窗自動開啟。平尚科技為其定制方案：

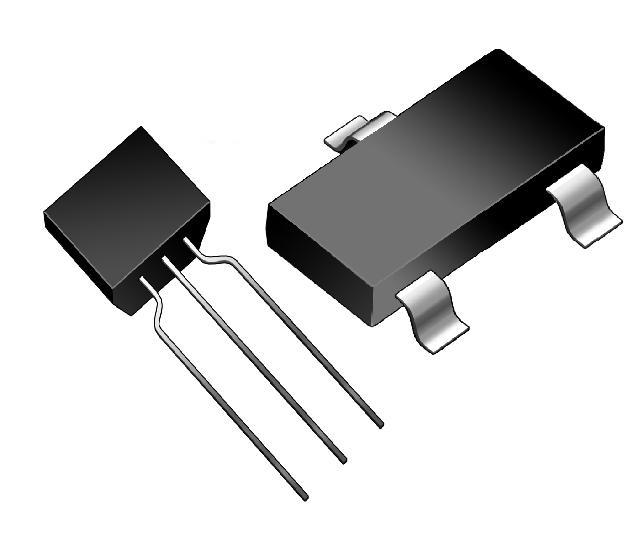

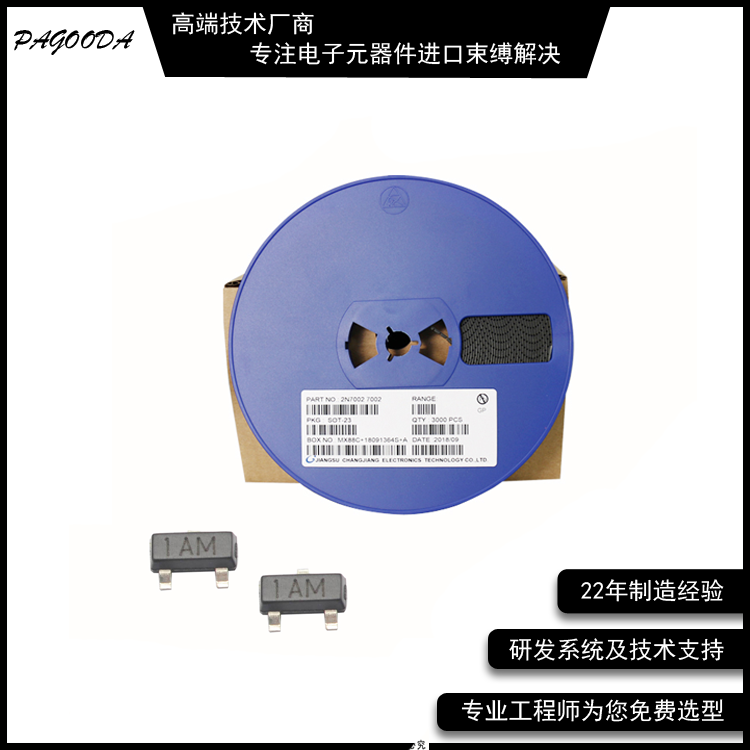

• 硬件升級：采用SOT-23封裝高耐壓三極管（V_CEO=-60V），集成濕氣防護涂層（IP67級）。

• 算法優化：增加反向電壓歷史數據學習功能，動態調整防護閾值，誤觸發抑制率提升至99.9%。

• 實測效果：在85℃/85%RH環境中連續測試500小時，故障率為零，通過SAE J1455車載環境認證。

未來方向：AI驅動的預測性防護

平尚科技正研發：

• 故障預測模型：通過監測三極管結溫、反向電流等參數，AI預判器件壽命衰減趨勢，提前100小時預警。

• 全集成功率芯片：將三極管、驅動器、MCU集成于5×5mm BGA封裝，支持40A峰值電流輸出，適配48V電氣系統演進需求。

本文以智能天窗控制的反向電壓防護需求為切入點，通過器件級耐壓優化與系統級智能算法協同，實現貼片三極管的高可靠性驅動設計，為車載機電系統構建自適應安全防護體系。
