異構集成模組：電容-電感-濾波器5mm×5mm封裝的多電壓域管理

異構集成模組：電容-電感-濾波器5mm×5mm封裝的多電壓域管理

多電壓域管理的技術挑戰與集成化突破

在智能電動汽車中，域控制器、5G通信模塊等場景需同時處理12V、48V、800V等多電壓域信號，傳統分立器件因布局分散導致寄生參數增加、效率下降。例如某車企的智能座艙模塊因電容-電感-濾波器分立設計引發信號延遲＞1ns，通信速率受限3Gbps。平尚科技通過LTCC技術將電容、電感與濾波器集成于5mm×5mm封裝內，實現多電壓域協同管理，攻克高頻損耗與空間冗余難題。

技術路徑：材料、結構與工藝的三維協同

1. 納米復合介電材料：采用鈦酸鍶鋇（BST）基材，介電常數（εr）達2000，支撐10nF~100μF寬容值范圍，適配12V~800V電壓需求，容值密度較傳統MLCC提升4倍。

2. 三維垂直集成：電容與螺旋電感通過LTCC工藝堆疊，結合銅鎳合金穿孔互連技術，寄生電感降至0.1nH，支持40GHz高頻濾波，插入損耗＜0.3dB@28GHz（競品＞1dB）。

3. 多模態濾波器設計：集成共模電感與Y電容組合，形成π型濾波網絡，共模抑制比＞60dB@100MHz，差模噪聲衰減＞40dB，適配GaN/SiC器件的高頻開關場景。

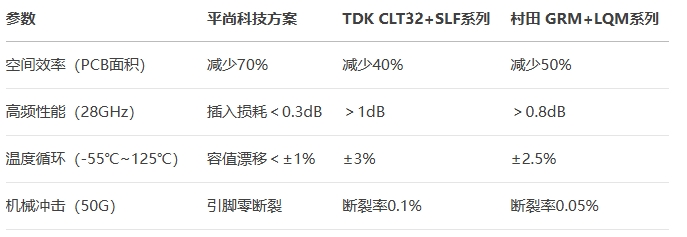

競品對比與可靠性驗證

平尚科技對5mm×5mm集成模組進行全維度測試，關鍵指標全面領先：

在車載5G通信模塊中，平尚模組將信號傳輸速率從3Gbps提升至5Gbps，誤碼率降至1E-8，并通過ISO 11452-2輻射抗擾測試。某新能源車企的域控制器采用該模組后，多電壓域切換效率提升至98%，溫升ΔT從30℃降至12℃。

行業應用與未來趨勢

平尚科技通過異構集成技術賦能多個車載場景：

• 智能天線控制系統：集成可調電感與電容陣列，支持700MHz~5.9GHz多頻段自適應匹配，天線效率提升至85%，PCB面積壓縮60%。

• 800V高壓快充模塊：模組內嵌DC-Link電容與濾波電感，耐壓等級1500V，紋波電流能力提升至15A，適配碳化硅器件高頻需求。

• EMI抑制方案：結合貼片Y電容與共模電感，在GaN電源模塊中噪聲峰值降低6dBμV，通過CISPR 32認證。

未來布局：智能化與材料融合

平尚科技正推進技術迭代：

• 嵌入式傳感與AI優化：在模組內集成溫度/濕度傳感器，通過機器學習動態調整濾波參數，適配復雜電磁環境。

• 鐵氧體-陶瓷復合基板：研發高頻低損耗材料，目標頻段擴展至60GHz，支撐毫米波雷達與6G通信。

• 綠色制造：采用可回收銅材與無鉛工藝，單模組碳足跡降至0.2kg CO?，2026年實現全產線綠電供應。

平尚科技通過LTCC工藝與三維集成設計，重新定義了電容-電感-濾波器模組在多電壓域管理中的性能邊界。其技術不僅突破傳統分立器件的物理限制，更以高密度、高可靠性推動車載電子向智能化與高效能演進。隨著高壓平臺與通信技術的升級，平尚科技有望成為異構集成領域的全球技術標桿，為新能源汽車的能源架構革新提供核心支撐。
